16. Приборы учета и измерений

Виды приборов учета и измерения. Принципы их работы

Счетчики (приборы учета) в быту представляют собой ключевой элемент внутренней системы жизнеобеспечения дома, поскольку это устройство, которое позволяет подсчитывать количество потребляемой воды и газа, следовательно, цену, которую потребитель должен платить своей снабжающей компании. В статье мы расскажем, какие типы счетчиков существуют и что о них следует знать.

Счетчики воды

Счетчики воды различаются по технической конструкции на несколько типов. Счетчики воды механические мокрого хода – однопоточные значительно более сложны по конструкции, чем работающие всухую, хотя конструкция аналогична. Основное отличие - переход крыльчатки от гидравлической части к встречному потоку. Самая большая техническая проблема —герметизация этого прохода. Таким образом, на счетчики воды нельзя воздействовать магнитом, и благодаря прямому соединению крыльчатки счетчики воды этой конструкции обладают более высокой чувствительностью к небольшим расходам. Недостатки - относительно высокая стоимость, более высокая чувствительность к примесям, содержащимся в воде, а также более высокая чувствительность к жесткой воде.

В настоящее время наиболее широко представлены на рынке механические водосчетчики сухого типа. В принципе, это счетчики воды, которые имеют полностью отдельную гидравлическую часть (по ней течет вода) и механизм счетчик.

Следующие типы счетчиков воды – объемные, ультразвуковые и индукционные – это очень точные и дорогие счетчики, которые изготавливаются для промышленного применения и рентабельны только при больших расходах ресурсов, поэтому они еще не нашли своего места в жилищном секторе.

Счетчики газа

Счетчики газа различаются по принципу действия и месту использования. По принципу действия различают диафрагменные, роторные, турбинные и вихревые счетчики. Они различаются в зависимости от места использования - бытовые, коммунальные и промышленные счетчики.

Бытовые счетчики газа, которые используются в квартирах, домах и небольших офисах, могут регистрировать от 1 до 6 кубометров газа в час. В основном это мембранные счетчики газа и небольшие роторные модели. Счетчики газа диафрагменные (мембранные) - самый популярный вид газового счетчика, где приводом механизма учета служат мембраны в калиброванных секциях прибора, приводящая в действие шестерни и рычаги учета. Благодаря простому принципу работы и небольшой производительности (12 м³ в час) используется в частных домах и квартирах. На промышленных предприятиях это можно увидеть только при потреблении небольшого количества газа.

Роторный счетчик газа - механический. Внутри счетчика находятся два ротора, которые начинают вращаться, как только газ поступает в счетчик. Роторные расходомеры рассчитаны на большой расход газа 10-1000 м³ / ч и обеспечивают высокую точность измерения используемого газа. В то же время, однако, эти счетчики газа дороги по сравнению с другими типами, они шумят при работе и чувствительны к различным механическим примесям.

Турбинные и вихревые счетчики газа используются на крупных промышленных предприятиях, где перекачиваются большие объемы газа.

Коммунальные счетчики позволяют пропускать от 10 до 40 кубометров газа в час. Устанавливают их в небольших котельных и технологических установках. Очень важным элементом газового счетчика является возможность поправок на температуру (термокоррекция), так как объем газа сильно зависит от температуры внешней среды.

Счетчики, как правило, снабжены защитой от возможности искажения показаний. Для этого применяются специальные защитные кожухи, снабженные защитой от магнитного излучения. Применяются также специальные механические и электромагнитные пломбы. Для поддержания точности счетчиков ресурсов периодически проводится их калибровка и поверка — это действия, которые обеспечивают точность рабочих параметров счетчиков. При покупке счетчика, прибора учета следует обращать внимание на период между этими операциями, так как небольшой период между проверкой счетчиков может принести пользователю дополнительные траты.

Приборы измерения и контроля

Для измерения и контроля газа, воды и других ресурсов требуется обязательная установка специальных устройств: манометров, термоманометров и термометров.

Для визуального контроля основных параметров теплоносителя (давления и температуры) как правило, применяют манометр и термометр.

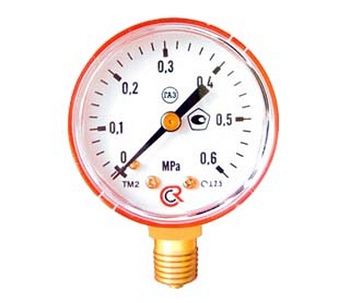

Общетехнические манометры предлагаются в разном исполнении: пружинном, жидкостном, мембранном, дифференциальном и электроконтактном. По типу расположения манометры делятся на аксиальные и радиальные. Для покупки необходимого манометра нужны выбрать его диапазон измерений и точность.

Термометр является прибором, который необходим для измерения температуры. С его помощью можно задавать, регулировать, измерять температурный режим.

Термометры с биметаллической системой измерения широко применяются в промышленности и в быту - прибор устанавливается в любых системах, которые требуют постоянного температурного контроля рабочей среды (котельные, вентиляционные системы,сан. Установках и тд).

Термометры можно использовать для измерения температуры в любом положении. Термометр состоит из головки и стержня. В головке установлен индикатор с циферблатом и штоком, на котором установлена измерительная система. Эта система изготовлена из биметалла в форме цилиндрической спирали, которая вращается вокруг своей оси под действием тепла. Движение передается на индикатор, который показывает определенное отклонение, указывающее температуру на шкале. Чтобы данные термометра были правильными, необходимо во время установки убедиться, что вся измерительная система погружена в измеряемую температуру.

Термоманометр (комбинированный прибор) предназначенный для одновременного измерения избыточного давления и температуры неагрессивных к медным сплавам сред. Термоманометры имеют циферблат с двумя шкалами и две указательных стрелки. Одна шкала служит для отсчета давления, другая — температуры.
