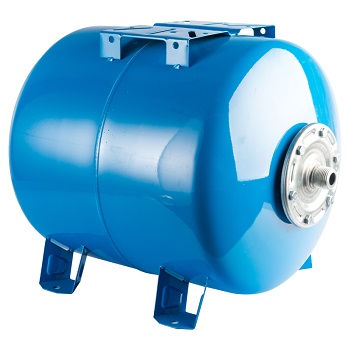

Гидроаккумулятор для систем водоснабжения

Принцип работы и область применения гидроаккумулятора

Гидроаккумулятор — это накопитель энергии. Он хранит потенциальную энергию за счет сжатия сухого инертного газа (обычно воздуха или азота) в контейнере, открытом для относительно несжимаемой жидкости (обычно вода). Сегодня обычно используются два типа аккумуляторов. Первый — это баллонный тип (включая конструкции с диафрагмой), а второй - поршневой. В то время как существуют другие типы конструкций аккумуляторов, аккумуляторы, использующие сжатый воздух, несомненно, являются наиболее распространенными.

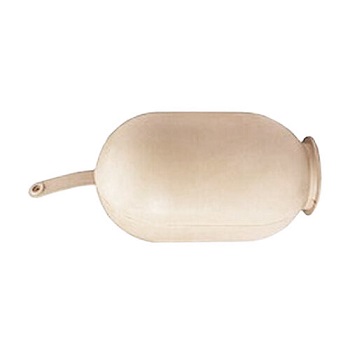

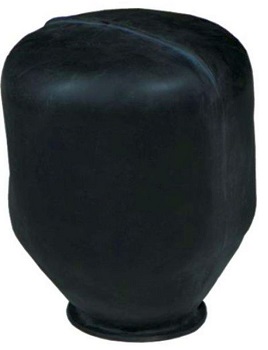

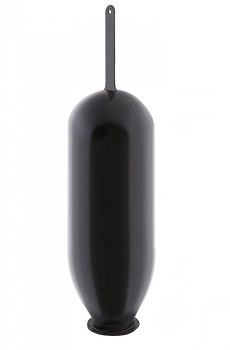

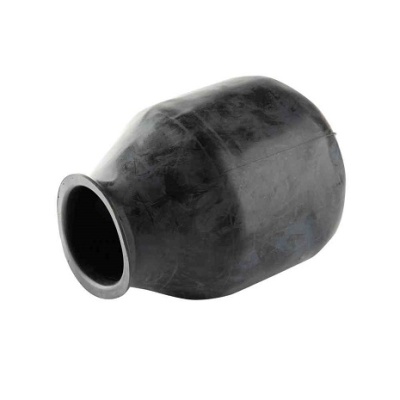

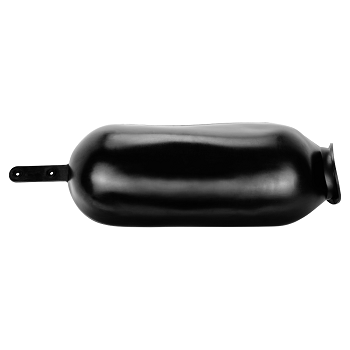

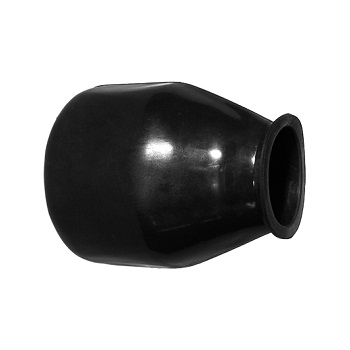

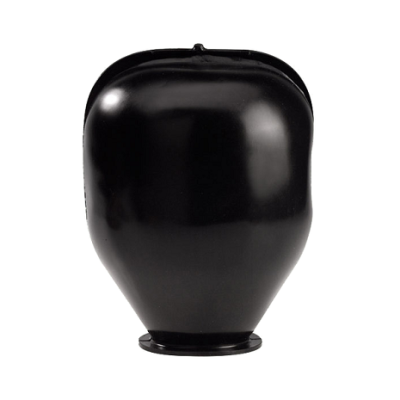

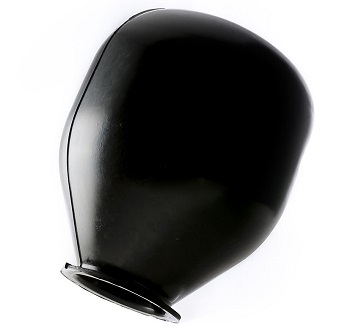

В баллонном типе гидроаккумулятора, который наиболее распространен для систем водоснабжения и отопления, используется сжатый газ, содержащийся в эластичном баллоне, установленном внутри резервуара. Кожух этого баллона действует как резервуар под давлением как для газа (в баллоне), так и для воды. Баллон обеспечивает барьер между воздухом и водой для предотвращения перемешивания. В поршневом типе гидроаккумуляторов используется цилиндр с плавающим поршнем. Цилиндр служит резервуаром под давлением как для воздуха, так и для воды, а поршень обеспечивает барьер между воздухом и водой для предотвращения перемешивания.

Где используются гидроаккумуляторы?

Гидроаккумуляторы можно применять в самых разных ситуациях, в том числе они дают преимущества в следующих областях:

• Аварийная ситуация и безопасность: гидроаккумулятор для систем водоснабжения и отопления, который постоянно находится под давлением, ценен в случае отключения электроэнергии, так как он может обеспечивать поток воды и давление, необходимые для поддержания работоспособности систем;
• Гашение ударов или пульсаций: гидроаккумуляторы для водоснабжения могут использоваться для смягчения скачков давления в результате внезапного закрытия клапана, пульсации насосов или реакции нагрузки на резкое движение частей, подключенных к водопроводу или отоплению;
• Компенсация утечки: гидроаккумулятор может использоваться для поддержания давления и восполнения потери жидкости в системе водоснабжения и отопления из-за внутренней утечки компонентов системы;
• Тепловое расширение: гидроаккумулятор может поглощать перепады давления, вызванные колебаниями температуры в закрытой гидравлической системе;
• Энергосбережение: гидроаккумулятор может использоваться в качестве дополнения к насосу во время пикового потребления, тем самым уменьшая размер необходимого насоса и двигателя. Аккумулятор заряжается во время фазы с низкой потребностью, а затем разряжается во время фазы с высокой потребностью в цепи;
• Снижение шума: гидроаккумулятор эффективно снижает шум гидравлической системы, вызванный предохранительными клапанами, пульсациями насоса, сотрясением системы водоснабжения и отопления и другими шумами, создаваемыми контурами.

Гидроаккумулятор можно купить в Пензе в интернет-магазине «Газовик-М».

Как работают гидроаккумуляторы?

Гидроаккумуляторы работают, используя значительную разницу в сжимаемости между газом и жидкостью. Благодаря конструкции баллона воздух или другой газ в баллоне обладает высокой сжимаемостью, в то время как жидкость на жидкостной стороне корпуса практически несжимаема. Баллон, содержащийся в резервуаре гидроаккумулятора, предварительно заполняется воздухом или азотом до давления, рассчитанного на основе параметров системы и выполняемой работы. После предварительной зарядки баллон занимает почти весь объем оболочки. Исходя из этого, работу аккумулятора можно разбить на три основных этапа:

• Жидкость попадает в гидроаккумулятор если насосная станция включена. Когда жидкость заполняет оболочку, начинается зарядка аккумулятора, поскольку газ в баллоне сжимается под давлением, превышающим его давление предварительной зарядки. Это источник накопленной энергии.
• По мере того, как баллон сжимается из-за жидкости, заполняющей оболочку, он «деформируется» по форме, занимая меньше места в оболочке, в то же время давление в баллоне увеличивается. Эта «деформация» баллона прекращается, когда давление жидкости в системе и сжатого газа уравновешивается;
• Когда давление в системе жидкости падает, и накопленная жидкость выталкивается из корпуса гидроаккумулятора. Она возвращается в систему под действием сжатого газа, давление которого теперь превышает давление жидкости. После завершения этой фазы цикл начинается заново с первого шага.

Правильно спроектированный и обслуживаемый гидроаккумулятор для систем водоснабжения должен безотказно работать в течение многих лет.

Что нужно знать, чтобы определить размер и выбрать аккумулятор?

В зависимости от того, что ставится перед гидроаккумулятором, существует множество вопросов, формул и диаграмм, которые влияют на фактический размер, применение и размещение аккумуляторов.

Основные системные требования:

• Общий объем жидкости, необходимый для всех компонентов системы;
• Минимальное рабочее давление в системе;
• Максимальное рабочее давление в системе, пиковый спрос и кратковременные «всплески»;
• Рабочие температуры жидкости, включая окружающую, минимальную и максимальную;
• Время цикла, включая время «работы» и «восстановления»;
• Спецификацию жидкости.

С помощью этих основных параметров системы можно рассчитать надлежащее давление предварительной зарядки, размер гидроаккумулятор для воды, материалы баллона, тип аккумулятора и его размещение в системе. С этими данными можно подобрать гидроаккумулятор в магазине в Пензе.

Вывод: так в чем же преимущества использования гидроаккумуляторов?

Правильно спроектированный контур гидроаккумулятора может дать много преимуществ для работы гидравлической системы. Ключевые из них:

• Более низкая стоимость установки системы: гидроаккумулятор позволяет уменьшить размер насоса;
• Меньшие утечки и затраты на техническое обслуживание: способность снизить удары системы продлит срок службы компонентов, уменьшит утечку из стыков труб и минимизирует затраты на техническое обслуживание системы;
• Повышенная производительность: низкоинерционные баллонные аккумуляторы могут обеспечить мгновенное время отклика для удовлетворения требований к пиковому расходу;
• Пониженный уровень шума: уменьшенный размер насоса и двигателя в сочетании с амортизацией системы снижает общий уровень шума системы
• Снижение затрат на электроэнергию: экономия затрат до 33%.

В Пензе купить гидроаккумулятор можно в интернет-магазине и магазинах «Газовик-М».
